Счетчики жидкости СЖ ППО-40 комплектуются:
– механическим счетным устройством СУ,
– устройством съема сигнала УСС-Б-70,
– устройством съема сигнала с датчиком индукционным оборотов ДИ-О-5 с возможностью передачи данных через интерфейс RS 485,
– контроллерами типа КУП-30, КУП-40.

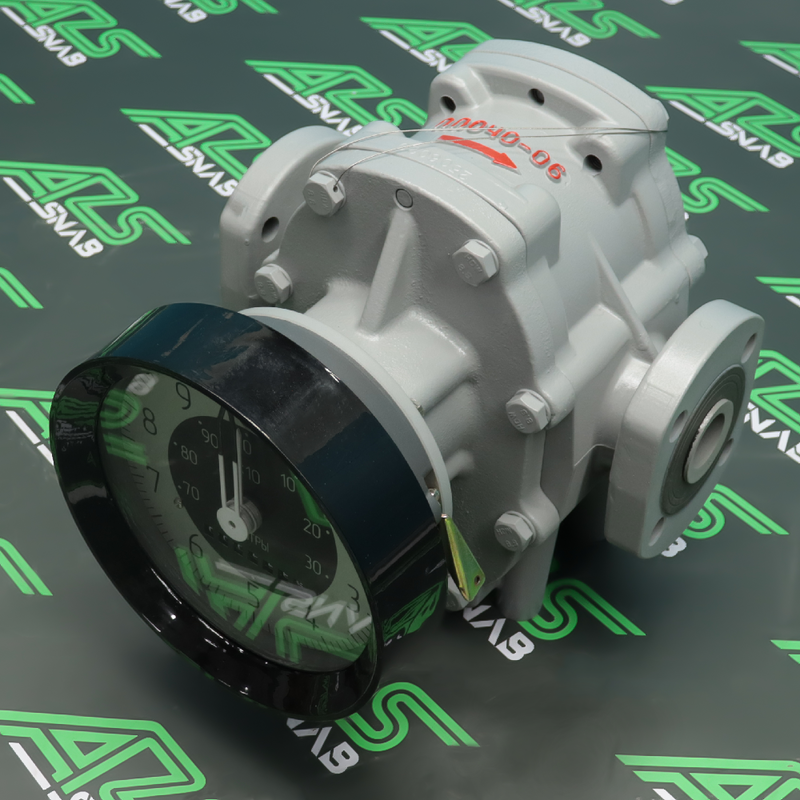

Счетчики предназначены для эксплуатации в условиях У, ХЛ категории размещения 2 по ГОСТ 15150-69 (эксплуатация под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (отсутствие прямого воздействия солнечного излучения и атмосферных осадков.) Корпус первичного преобразователя объёма с овальными шестернями (ППО-40) представляет собой отливку из алюминиевого сплава с двумя патрубками для фланцевого присоединения счётчика к трубопроводу. В цилиндрических расточках корпуса находятся овальные шестерни. Счетчики ППО-25 изготовлены в соответствии с ТУ 4213-260-05806720-2007.
Пример обозначений счётчика жидкости ППО:
СЖ ППО-40-1, 6 СУ (1, 1-6, 0сСт) ПГ 0, 25, где СЖ – счетчик жидкости
ППО – преобразователь первичный с овальными шестернями
40 – диаметр условного прохода
0, 6 – максимальное рабочее давление
СУ – модификация отсчетного устройства
(1, 1-6, 0сСт) – вязкость измеряемой жидкости
ПГ 0, 25 – пределы относительной погрешности
Технические характеристики Счетчика ППО-40
Условный проход ДУ 40 мм
Рабочее давление 0, 6 МПа
Температура измеряемой жидкости от -40°С до +60°С
Наименьшее кол-во жидкости, учитываемое нормированной погрешностью 0, 05м3
Порог чувствительности 0, 02 м3/ч
Масса 20 кг
Диапазон расходов, от 0, 72 до 7, 2 м3/ч
Пределы допускаемой относительной погрешности ±0, 25%
|
