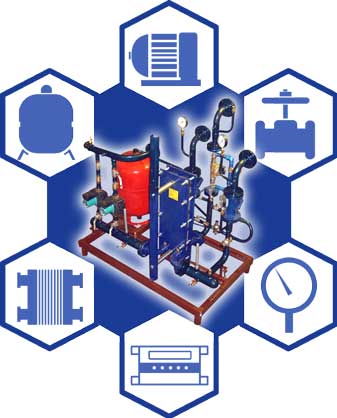

Блочные тепловые пункты предназначены для присоединения к тепловым сетям систем отопления, горячего водоснабжения и вентиляции.
В блочном тепловом пункте обеспечиваются коммерческий учёт воды и тепла, регулирование систем отопления, вентиляции и горячего водоснабжения.
Состав и функциональные возможности
- узел учёта и регулирования тепловой энергии
Позволяет учитывать фактический расход теплоносителя и регулировать (снижать) расход теплоносителя в соответствии с заданной программой поддержания температуры в системах отопления и горячего водоснабжения или в обратном трубопроводе.
- узел отопления
Позволяет расходовать тепловую энергию в соответствии с расчётными данными, учитывающими: погодные условия, время суток, дни недели и др. Поддерживает нормальный режим отопления при недостаточной подаче теплоносителя от тепловой сети (малых перепадах давления и низких температурах).
- узел горячего водоснабжения.
Позволяет подавать воду на горячее водоснабжение с заданной температурой (55-60 °С ). Работает с максимальным отбором тепловой энергии из тепловой сети.
- узел вентиляции.
Позволяет регулировать расход тепловой энергии в соответствии с погодными условиями и временем суток.
Эффективность от применения
- снижение теплопотребления на 37 % в производственных, административных и общественных зданиях и на 12 % - в жилых, за счёт учёта фактической температуры наружного воздуха и пониженного режима отопления в ночное время;
- снижение затрат на создание теплового пункта, за счёт сокращения объёмов и сроков проведения монтажных работ, транспортно-заготовительных и накладных расходов;
- автоматическое перекрытие подачи горячей воды и прекращение учёта расхода при возникновении аварийных ситуаций;
- наличие встроенного узла учёта и регулирования тепловой энергии;
- позволяет (при применении блочных и индивидуальных пунктов), перейти на двухтрубную
систему передачи теплоносителя от тепловых сетей.
Классификация тепловых пунктов и основные принципиальные схемы
Тепловые пункты к тепловым сетям могут подключаться по двум основным принципиальным схемам: по зависимой и независимой схемам.
В комплект поставки блочных тепловых пунктов входят: приборы учёта и регулирования тепловой энергии, теплообменники пластинчатые, насосы циркуляционные, запорно-регулирующая арматура, фильтры сетчатые, обратные клапаны, приборы КИПиА, щиты автоматизации управле¬ния работой приборов и оборудования, комплекты технической документации, необходимой для проведения монтажных работ и эксплуатации БТП.
|
